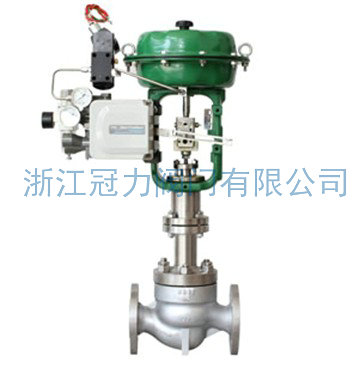

波纹管密封平衡笼式调节阀结构特点和应用范围：
CV3000-HCBW波纹管密封平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S 流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。其上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
技术参数和性能指标
阀体
型式：直通单座铸造球形阀
公称通： 40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300  JIS10、16、20K  PN1.6、4.0MPa
连接型式：法兰连接：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材料：铸钢（ZG230-450）
铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上阀盖：常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃
 注：工作温度不准超过各种材料的允许范围
压盖型式    螺栓压紧式
填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
 阀芯型式    单座柱塞型阀芯
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
波纹管材料  1Cr18Ni9Ti
执行机构
 型式：HA多弹簧薄膜执行机构
膜片材料： 丁睛橡胶夹尼龙布
弹簧范围：20～100、40～120、80～240kPa
供气压力：140～400kPa
气源接口：Rc  1 4
环境温度： -30～+70℃
阀作用型式：气—关式或气—开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构
性能
泄漏量：金属阀座：小于阀额定容量的0.5%，符合ANSI B16.104-1976Ⅱ级
软阀座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回差：带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差： 带定位器：小于全行程的±3%
不带定位器：小于全行程的±11%
注：采用标准的V型聚四氟乙烯填料时
