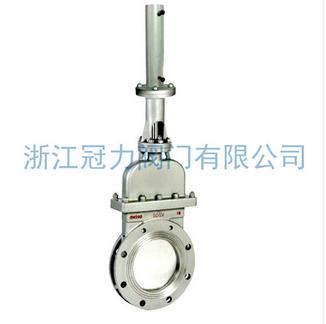

电液动刀闸阀主要由阀体、防爆电动机、液压系统组成。而液压系统主要由液压缸、液压泵和液压阀组成,液压泵和液压阀集成在液压油缸内部。防爆电动机驱动液压泵,液压泵通过一个差动回路驱动双液压缸做往复直线运动,从而带动闸阀的闸板做开启和关闭动作。液压系统设有过载保护功能,保证了闸阀的安全运行,不会造成阀杆弯曲,闸阀楔死等现象。在阀板打开和关闭的过程中阀板受力大小不是恒定的,主要表现在阀板与阀体之间的摩擦力随着开度的变化而变化。电动液控闸阀的工作过程是在液压力的作用下,闸阀打开或者关闭。在多级离心水泵正常运转的情况下,闸阀的开度变化会引起流量的变化,进而影响水泵出口的压力。而这个压力的变化会造成闸阀阀板受侧压不平衡的状况发生变化。当闸阀逐渐打开,水泵出口的压力逐渐变小,阀板两侧的压力由不平衡快速跃变为基本平衡,相应的阀板与阀体之间的摩擦力由很大急剧变为很小(小到可以不考虑阀板与阀体之间的摩擦力)。这种摩擦力很小的状态持续到阀板全部开启。相反的过程,在阀门开度逐渐关小的过程中,闸阀阀板两侧受水压不平衡的情况会逐渐加剧。阀板与阀体之间的摩擦力会发生由很小到很大的跃变。
